SOAL SIMAK UI FISIKA TAHUN 2011 KODE SOAL 511

Gunakan Petunjuk A dalam menjawab soal nomor 25 sampai nomor 33.

25. Sebuah mikroskop terdiri dari lensa obyektif (f₁ = 0,5 cm) dan lensa okuler (f₂ = 2 cm). Jarak antara kedua lensa 22 cm. Jika jarak baca normal pengamat 15 cm dan ia mengamati benda menggunakan mikroskop dengan mata tanpa berakomodasi, maka perbesaran alat adalah ....

(A) 20 kali

(B) 40 kali

(D) 294 kali

(E) tidak bisa ditemukan

26. Massa balon udara dengan keranjangnya adalah 200 kg. Volume balon udara adalah 400 m³. Jika temperatur udara adalah 10 ^oC, maka temperatur minimum udara di dalam balon agar dapat terbang adalah .... (r udara pada 10 ^oC adalah 1,25 kg/m³)

(A) 159 ^oC

(B) 169 ^oC

(D) 189 ^oC

(E) 199 ^oC

27. Sebuah kabel yang panjang dialiri arus sebesar 2,5 A. Sebuah elektron bergerak di dekat kabel. Pada saat elektron berada pada jarak 4,5 cm dari kabel dan bergerak dengan kecepatan 6 x 10⁴ m/detik ke arah kabel, besar gaya medan magnet pada elektron adalah ....

(A) 1,07 x 10^-¹⁹ N

(B) 1,57 x 10^-¹⁹ N

(D) 2,47 x 10^-¹⁹ N

(E) 2,63 x 10^-19 N

28. Elektron bermuatan e bermassa m dipercepat dengan potensial V dan menumbuk partikel lain di udara sehingga arah kecepatan elektron menyimpang 60^o dari arah semula. Diketahui konstanta Planck h. Panjang gelombang de Broglie setelah hamburan adalah ....

SOAL SIMAK UI FISIKA TAHUN 2011 KODE SOAL 511

29.

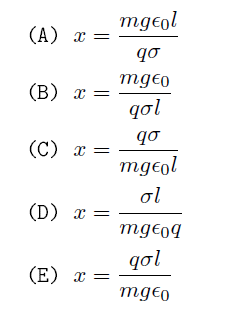

Lempeng konduktor memiliki kerapatan muatan +s dan bola konduktor bermassa m bermuatan +q digantungkan pada lempeng tersebut dengan benang sutera panjang l. Sudut q yang terbentuk kecil sekali, seperti tampak pada gambar. Nilai x adalah ....

30.

Fluida ideal mengalir melalui pipa mendatar dengan luas penampang Am² , kemudian fluida mengalir melalui dua pipa yang luas penampangnya lebih kecil seperti gambar di atas. Kecepatan fluida pada pipa yang luas penampangnya 0,75 Am² adalah ....

(A) 0,5 m/detik

(B) 2/3 m/detik

(D) 2 m/detik

(E) 2,5 m/detik

31.

Di atas bidang berbentuk setengah lingkaran dengan permukaan kasar yang memiliki radius 1 m diletakan bola pejal dengan radius 10 cm bermassa 1 kg seperti pada gambar. Jika sudut q = 60^o, kecepatan sudut bola di titik terendah adalah ....

(g = 9; 8 m/s²)

(A) 21,1 rad/detik

(B) 22,1 rad/detik

(D) 24,1 rad/detik

(E) 25,1 rad/detik

32. Sebuah sumber cahaya memancarkan cahaya tampak dalam dua macam panjang gelombang l= 430 nm dan l’ = 510 nm. Sumber cahaya ini digunakan dalam interferensi celah rangkap dengan jarak antar celah 0,025 mm dan jarak celah ke layar 1,5 m. Jarak antara kedua cahaya di atas pada pita terang ketiga adalah ....

(A) 1,5 cm

(B) 2,4 cm

(D) 9,2 cm

(E) 17 cm

33. Benda dengan massa 2 kg dalam keadaan diam mendapat gaya F = 8^i – 4t^j N. Waktu yang dibutuhkan agar benda mencapai laju kecepatan 15 m/detik adalah ....

(A) 3 detik

(B) 3,5 detik

(D) 4,5 detik

(E) 5 detik

Gunakan Petunjuk B dalam menjawab soal nomor 34 .

34. Nilai percepatan gravitasi bumi di ekuator lebih kecil daripada di kutub.

SEBAB

Nilai percepatan gravitasi bumi hanya dipengaruhi oleh jari-jari bumi saja di mana jari-jari di ekuator lebih besar daripada di kutub.

Gunakan Petunjuk C dalam menjawab soal nomor 35 sampai nomor 36.

35. Seorang siswa membuat alat pengukur suhu dengan menggunakan sensor yang terbuat dari bahan metal dan dirangkai dengan rangkaian elektronika sehingga perubahan suhu yang didapat merupakan konversi dari perubahan tegangan listrik atau arus listrik. Besaran fisika yang dimanfaatkan dari sensor tersebut adalah ....

(1) perubahan nilai hambatan

(2) perubahan nilai tegangan

(3) perubahan nilai panjang

(4) perubahan nilai arus

36.
